이번시간에는 익스트림 스위치에서 기본적으로 사용하는 명령어들에 대해서 알아보도록 하겠습니다.
1. 익스트림 스위치 config
1. 익스트림 스위치 콘솔접속
▶ Console을 이용한 Access
• Baud Rate 9600
• Data bits 8
• Parity None
• Stop bits 1
2. 익스트림 스위치 디폴트 접속 ID / PW
▶ Default Account
• username : admin
• password :
3. 익스트림 스위치 로그 설정 Enable
▶ CLI Configuration Logging 은 Switch 에서 변경되는 모든 Configuration 을 Log 에 기록을 해줌으로 특정 시간대에 어떤 Configuration 이 변경되었는지 확인 할 수 있습니다.
▶ Setting the CLI Configuration logging
• enable cli-config-logging
4. 익스트림 스위치 SNMP 설정
SNMP의 Default Community값은 Delete 또는 Disable 시킨 후 새로운 값의 Community값을 생성 합니다.
▶ Setting the SNMPv2
• disable snmp community public
• disable snmp community private
• configure snmp add community readonly <community-string>
• configure snmp add community readwrite <community-sstring>
• enable snmp access snmp-v1v2c
5. 익스트림 스위치 포트 미러링 설정
Mirroring 은 Source 로 지정한 Port 에 흐르는 Packet 을 복제하여 Analyzer 가 연결된 Monitor port 로 Forwarding 해줍니다. Monitor port 는 하나의 Port 가 될수도 있고 Port-list 로 만들 수도 있다. Monitor port 로 지정되면 User data traffic이 흐르지 않는다.
▶ Setting the Mirroring
• enable mirroring to port <monitor-port>
• configure mirroring add port <source-port> { vlan <vlan-name> }
6. 익스트림 스위치 포트 주석 설정
▶ Configuring Extended Port Description
• Port Description을 활용하여 port에 주석을 달아 용도 등을 확인하는데 용이
• 255 characther 문자열로 구성
• config port <port_list> description-string strin

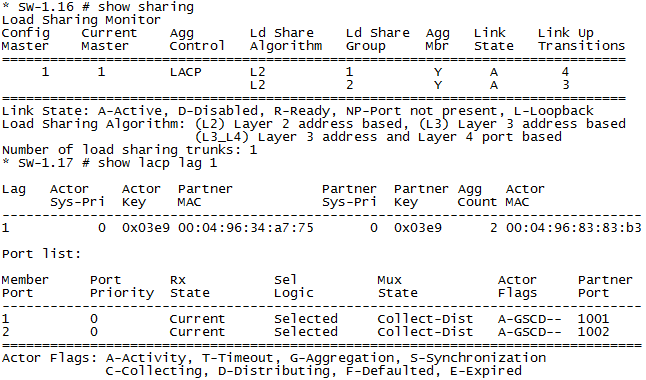

7. 익스트림 스위치 Link Aggregation
▶ Static LAG 의 Member Ports 는 최대 8개 까지 설정이 가능하며 Switch 당 최대 설정 가능한 LAG 수는 128개
▶ Setting the LAG
• enable sharing <master-port> grouping <master-port> <member-ports> algorithm [ port-based | addressbased
] [ L2 | L3 | L3_L4 ] [ LACP ]
• configure sharing <master-port> add ports <member-port> #기존 Sharing Group에 port 추가
• configure sharing <master-port> delete ports <member-port> #기존 Sharing Group에 port 제거
• disable sharing <master-port>
8. 익스트림 스위치 VLAN 설정
▶ ExtremeXOS 는 Default VLAN이 생성되어 있으며, 해당 VLAN 삭제 및 VLAN Name 변경 불가
▶ VLAN 에 Tagged / Untagged 2가지 종류의 Port 를 설정 할 수 있다. Tagged port 는 제약이 없어 모든 VLAN 에 할당 하여 사용할 수 있지만 Untagged port 는 오직 1개의 VLAN 에만 할당 하여 사용
▶ Untagged port 를 다른 VLAN 에 할당하기 위해서는 먼저 현재 속해있는 VLAN 에서 제외한 후 추가 또는 할당할 VLAN에 Tagged port 선언 후 추가
▶ Enable ipforwarding이란 Unicast routing을 활성화
• VLAN에 Unicast routing이 활성화 되지 않았을 경우 VLAN 통신이 불가하므로, VLAN에 ipforwarding을 활성화
▶ Setting the VLAN
• create vlan <vlan-name>
• configure vlan <vlan-name> tag <tag-value>
• configure vlan <vlan-name> ipaddress <ip-address>/<subnet-mask>
• configure vlan <vlan-name> add port <ports> [ tagged | untagged ]
• configure vlan <vlan-name> name <vlan-name>
• enable loopback-mode <vlan-name>
• delete vlan <vlan-name>
9. 익스트림 스위치 STP 설정
▶ Setting the STP
• create stpd <stpd-name>
• configure stpd <stpd-name> mode [ dot1d | dot1w ]
• configure stpd <stpd-name> add vlan <vlan-name> ports <port-list> [ dot1d | emistp | pvst-plus ]
• configure stpd <sptd-name> port link-type [ auto | broadcast | point-to-point ] <port-list>
• configure stpd <stpd-name> port link-type edge <port-list>
• configure stpd <sptd-name> port edge-safeguard [ enable | disable ] <port-list>
• configure stpd <stpd-name> tag <tag-value>
• enable stpd <stpd-name>
• configure stpd <stpd-name> priority <priority> # priority 값 변경
• configure stpd "s0" ports cost <cost> # cost 값 변경
10.익스트림 스위치 VRRP 설정
▶ Setting the VRRP
• create vrrp vlan <vlan-name> vrid <vrid-value>
• configure vrrp vlan <vlan-name> vrid <vrid-value> add <virtual-ip-address>
• configure vrrp vlan <vlan-name> vrid <vrid-value> priority <priority-value>
• configure vrrp vlan <vlan-name> vrid <vrid-value> [ preempt | dont-preempt ] { delay <seconds> }
• enable vrrp vlan <vlan-name> vrid <vrid-value>
11. 익스트림 스위치 static-Rouing 테이블 설정
▶ Setting the Static Route
• configure iproute add <ip-address> <mask> <gateway-ip-address> { metric }
• configure iproute add blackhole <ip-address> <mask>
• configure iproute add default <gateway-ip-address> { metric }
▶ Check the Configuration
• show iproute
• show iproute origin static # Static routing 만 확인
12. 익스트림 스위치 운영 확인 명령어들
▶ show switch
• Switch의 MAC, Image file, config file, Uptime 정보 확인
▶ show version
• Swtich의 OS Version 및 Serial Number 확인
▶ show version images
• Partition 별 상세한 OS Version 확인
▶ show power
• Powersupply 상태 확인
▶ show fan
• Switch 내부의 Fan 상태 확인
▶ show temperature
• Switch 내부 온도 확인
▶ top
• CPU 및 Memory 사용량 실시간 확인
▶ show cpu
• Process 별 CPU 사용량 및 시간별 확인
▶ show memory
• Process 별 memory 사용량 확인
▶ show management
• Telnet 및 SNMP Access-list Enable 정보 확인
• SNMP State 및 In/Out Packet 정보 확인
▶ show iparp { | include <match>}
• ARP Table 확인
▶ show iproute { | include <match>}
• Routing Table 확인
▶ show vrrp {detail}
• vrrp의 Master / Backup 정보 및 상태 확인
저의 글을 읽어 주셔서 감사합니다. 오늘도 즐거운 하루 보내세요.
